銭湯さん専用品の協和式熱交換器

熱交換器（熱交）の種類は、大きく分けてプレート型とパイプ型の２種類あり
プレート型は、板を何重にも重ね合せた形状で能力に応じた大きさ・枚数が
決められています。

パイプ（チューブ）型は、本体であるパイプ内に複数本のパイプを収めた形状
が一般的です。
メーカーも種類も複数ある中で、いったいドコが良いのやら？・・・

銭湯さんには 『 協和式熱交換器 』 でしょ(・_・)

と言っても、どんな種類を選んでも、たとえ協和式を選んだとしても
能力は変わりません！？
それは、設定された昇温能力どおりの性能が出ることが熱交換器の役目
だからです(・。・)

プレート型ではメンテナンス性が良く、挟み込んだ板を分解することで隅々まで
清掃可能です！
ただし、そこがメリットでありデメリットでもあるのですが
分解・組立てが、銭湯さん自身で行えるような内容ではありません（汗

特殊パッキンも挟み込んだ枚数分必要で、それらを考えると手軽に清掃
という訳にはいきませんね(^_^;)

他メーカーでよく見かけるパイプ型はコンパクトな製品が多く普及しており
場所にこだわらず配管ルート上に設置することも可能な位に小さく、とても便利♪
ですが、スケールが詰まり易くメンテし難いといったデメリットがあります。

たとえ小さい本体を活かした設置であっても、どうやって掃除すれば良いの？
といった場所や本体の仕組みでは何の意味もありませんよね（汗

協和式が銭湯専用品のワケ(?_?)
協和式熱交換器はパイプ型で、コンパクトタイプには及びませんが壁面設置や
上下２段に配置する等、場所の有効利用も可能です♪
形状も細長い為、プレート型ほど設置場所を必要とすることもありません。

一番のメリットは、銭湯さんの浴槽ろ過水昇温用として特化している点です！

使用用途から、入浴剤・温泉成分・水垢等のスケール付着は避けられない条件で
その付着量によって徐々に昇温能力が落ち、浴槽温度も上がり難くなります。
そこで、本体パイプ内で１次側（ボイラ循環水）・２次側（浴槽ろ過水）共に
３ターン（合計６ターン！）させ、熱交換距離を延ばすことで
出来る限り安定した能力を維持する仕組みになっております！
（※浴場設備での６ターンは協和式以外に見たことがありません。高機能品です）

付着状態が更に悪くなり、昇温能力が落ちてきた場合には内部洗浄が
必要となります(・.・;)

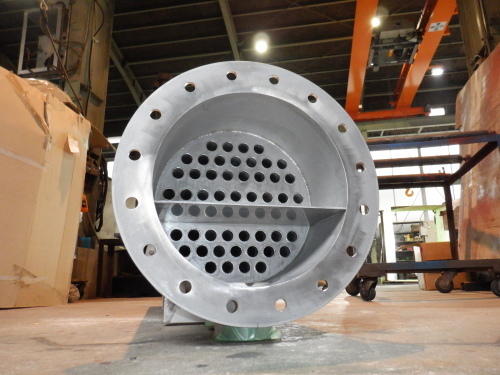

協和式では両端フランジのボルトを取り外し、全面が開くことで掃除し易い構造
になっており、内部パイプ径はスケールが溜まり難くメンテナンスし易い太さと
なっております！


●協和式熱交換器の特徴
・ＳＵＳ３０４製により、耐食性・耐久性が高い
・１、２次側共に３ターン構造（計６ターン）で昇温能力が安定している
・スケールが溜まり難く、掃除し易い最適なパイプ径
・両端フランジによりメンテナンス性に優れている

●仕様
○ＳＵＳ３０４製
○能力別５機種
・ろ過３２Ａ－ボイラ循環２５Ａ・・・　２６，５００kcal/h

・ろ過４０Ａ－ボイラ循環３２Ａ・・・　３７，０００kcal/h
・ろ過５０Ａ－ボイラ循環４０Ａ・・・　６０，０００kcal/h
・ろ過６５Ａ－ボイラ循環５０Ａ・・・　８０，０００kcal/h
・ろ過８０Ａ－ボイラ循環６５Ａ・・・１２０，０００kcal/h
※用途や仕様に応じて形状や、より耐食性能が高いSUS316製等
　ご希望に合わせ製作いたします。
