たがわ龍泉閣様ボイラー入れ替え

12月4、5日の二日間で、辰口にある、たがわ龍泉閣様にてボイラーの入れ替えを行いました。

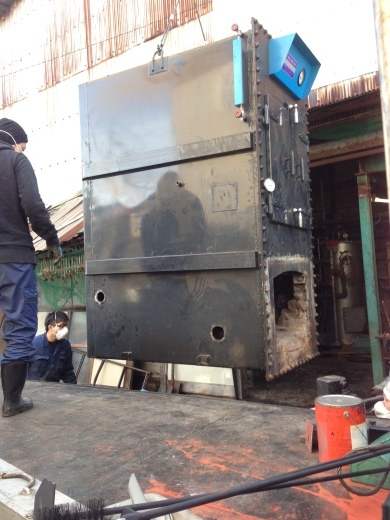

今回はボイラー左側のスペースがかなり狭く、人が入るのも厳しいので先に保温をしたボイラーを入れます。





大きいサイズの配管は二人がかりで作業する事もあります。

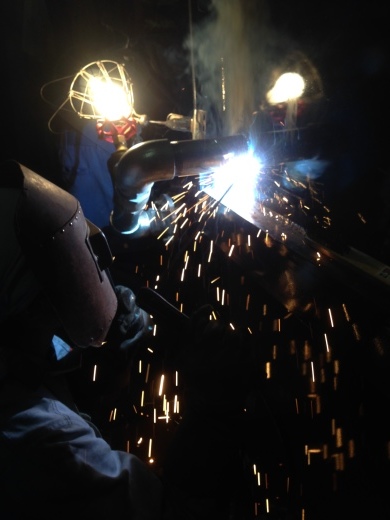

これは100Aの配管ですが、ソケットを先に付けておくとサイズが大きい為に角度等がなかなか合わなくて配管しにくいので、ボイラーに直に溶接します。





親方が若手社員に指導をしていますね。やはり現場で直接機器を見ながら指導するのは覚えやすくていいですね。






今回は6号ボイラーから7号ボイラーへとサイズアップしたので、いろいろ難しい点がありましたがうまく設置できて良かったです。
ちなみにこのボイラーは薪(まき)を焚いているボイラーと循環して使用する予定です。
これでこの冬も乗りきってくれる事と思います。

たがわ龍泉閣様はたんぼの湯という珍しい混浴の露天風呂があります。
冬になり雪が降っている中入る露天風呂は最高かと思いますので、是非入りに行ってみてはいかがでしょうか？

濾過器取り替え

今日は、濾過器の取り替えをしました。

まずは、この濾過器を取り出す準備をします。

はじめに濾過器についている配管を取っていきます。

つぎに濾過器の中の砂を出していきます。

そのつぎは、濾過器を外に運び出したいのですが機械室が狭く出せれないので濾過器本体を3分割に切ります。

濾過器を出したあとは、地面を綺麗にしていきます。

そして新品の濾過器を定位置に持ってきます。地面は、勾配がついているので濾過器が水平になるようにします。

そのつぎは、濾過器の中に砂をいれます。

そしてつぎは、配管を組んでいきます。配管もなるべくコンパクトにして周りに干渉したり邪魔にならないよう綺麗に組んでいきます。

そして最後は、逆洗をして中の砂の汚れを取って漏れなどがないか確認します。

今回の濾過器はステンレス製なので鉄で作ったものより錆もできにくく漏れなく安心して使えます。

給水管修理

今日は給水管の修理をしました。

まずは、前に調べた水漏れ箇所を削っていきます。

配管が見えるまで削ります。

配管が見えました。写真では、分かりにくいですが割れた配管を切って取り出します。

これが取り出した配管です。完璧に割れてました。

配管を取った所には、新たに配管を作ります。

配管は50×40のソケットにストラブをその両サイドにつけます。とても狭い場所なので新しく配管を考えるのは難しいですね。

そして出来た配管を綺麗に土間に戻して完了です。

逆洗バルブ交換！

本日の作業は、富山県砺波市に行きました。
オーナー様から逆洗バルブを交換して欲しい！とのご依頼がありました。



このバルブはろ過機の内部を洗浄する水（圧力水）を入れるバルブです。
ろ過循環の配管ラインにつながっています。

このバルブで止水出来なかった為、水がどんどん浴槽に入って、浴槽の温度が上がりにくくなっていたり、浴槽調整タンクが、オーバーフローしていました。

このバルブの交換の際、水の流れを止めないと作業出来ませんので営業終了後の作業となりました。
（カラン、水風呂など止まってしまう）

早速取り替えて行きます。




　
配管は白管65Aでしたので、まずガスで切断します。



片手で撮影。よい子はまねしないでね。



こんな感じに切断しました。



このバルブの下の配管はチーズになっています。
まだまだ使えそうなので、今回はチーズを残して配管していきたいので、縦のねじ込み配管をはずします。

そこで使用するのが、このパイプレンチ。

社員の間ではデカパイと呼ばれている道具で、600mmと900mmで、結構重いですがサイズの大きい、ねじ込み配管を外したり、締めこむのに重宝します。　



さらにガスでチーズ継手をあぶります。あぶって熱することで継手が熱膨張で広がり配管がはずしやすくなります。ハチミツ瓶のふたのイメージですかね


　
バルブとパイプを外した状態。なんかスッキリしましたね。





バルブの上についている、角ニップルもそのまま使用します。使えるものはなるべく使用します。
　
ニップルに付いている錆、シールテープを、ワイヤーブラシで除去します。


　
新バルブ、フランジ継手をねじ込みます。ユニオンは使用しません。（このサイズのユニオンはなかなか、はずれないので。）フランジ継手の方が、配管しやすいです。
これだけでも、結構重く汗だくです。




縦の配管分を寸法取り、パイプを切断、ねじを切ります。




フランジ継手を取り付け、チーズにねじ込みます。

　

パッキンを入れます。



ボルトナットを締め込んで・・・


　
とりあえず完成です。このフランジが、ピタッと合わさるとすごく快感なのです。（僕だけでしょうか？）

後は、通水して漏水していないかチェックします。



　

水試験で漏水がなかったので、余分なシールテープを取り、メッキが取れてしまったねじ部分に塗装をします。
ローバルを使用します。



完成です！！！

もう一つのバルブ、男女合わせて2組交換しました。
う～ん、達成感。

融雪配管修理

今日は、融雪配管の修理をしました。

この間の融雪準備の時に配管が割れていたのを近所の人が教えてくれました。配管も伸び縮みし日が直接当たるところでは経年劣化、外部からの衝撃で割れたりします。

まずは、片方の配管を切ります

次に反対側の配管に付いた割れた配管を取っていきます

切り込みを入れて

バーナーで炙りながら取っていきます

次は、この配管を

繋ぎ

切った配管の所には伸縮継手をつけます。この継手を使うことで配管の伸び縮みによる配管の負担を減らし配管のを割れにくくします。

あとは、配管に穴を開けいつでも融雪ができるようになります。
