2015年 11月 05日
工場ではボイラー製作に並行して、ろ過機も製作しています。

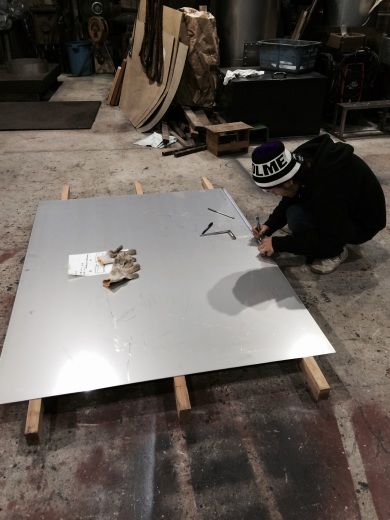

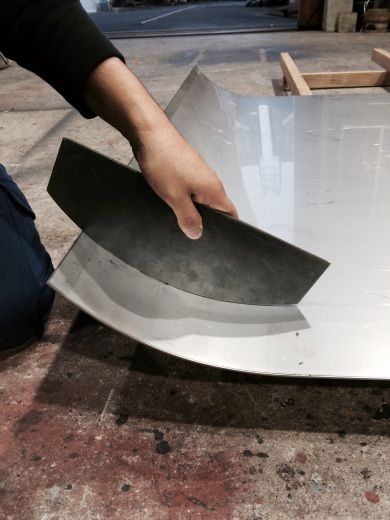

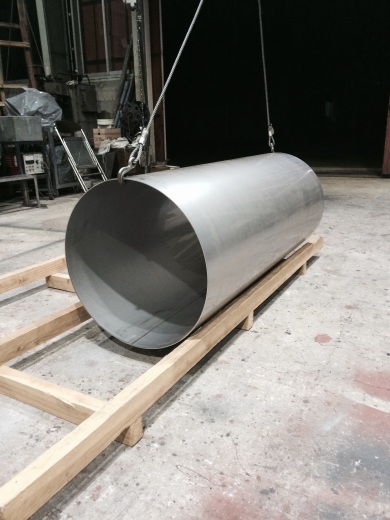

弊社のろ過機は鉄(メッキ)とステンレスが主になっています。そして何より1番のウリは撹拌機能が付いていることかと思います! では製作していきます。 まずは1枚のステンレスの板を寸法に切断してケガキを入れます。 ちなみに板厚は3ミリになります ![]() まずは板の両方の端を丸めます。これを端曲げといいます。この曲げ加工において1番大事な工程ですね。 ![]() 曲げたら型をあてて・・・ いい感じですね! こころの中でガッツポーズです!! ![]() 端曲げが終わるとローラーで本曲げ加工になります。 この工程で曲げ加工は仕上げになります。 ![]() きれいに曲がりましたねー! 少し強めに巻いてあるので少し叩いてこの曲げ加工は終了です。 ![]() 次の工程は溶接からです。 #
by kyowa-kogyo
| 2015-11-05 21:39
| 規格製品・製作
2015年 11月 05日
外釜と中釜を組み合わせる所まで進み、いよいよ溶接最後の工程の煙管を取り付ける所まできました。
と、ここで痛恨のミス 煙管を切って仮付け、そして本付けする工程の写真を撮り忘れました! ![]() ![]() ![]() という事で、いきなりですが溶接完了です。 次はボイラーの塗装の工程になります。 #
by kyowa-kogyo
| 2015-11-05 00:36
| 規格製品・製作
2015年 11月 02日
外釜と中釜に耐沸騰水塗料を塗り終えたので、この二つを組み合わせます。
![]() ![]() 中釜を二点吊りしてひっくり返し、外釜に向かわせます。 ![]() ボール芯でボルトが入る穴を合わせて上手く向かわせます。 ![]() あとはワッシャー、ナットをはめ、インパクトレンチで締め込み、更に仕上げで手締めをします。俗に言う「手ルクレンチ」です! これで二つを組み合わせる事ができました。 この後は煙管を入れて溶接する作業になります。 #
by kyowa-kogyo
| 2015-11-02 12:09
| 規格製品・製作
2015年 11月 01日
![]() ![]() ![]() 外釜と中釜に耐沸騰水塗料を塗りました。綺麗に塗れてますね。 この後はいよいよ外釜と中釜を組み合わせる作業になります。 #
by kyowa-kogyo
| 2015-11-01 11:55
| 規格製品・製作
2015年 10月 31日
本日の現場は、富山県氷見市の民宿いけもり様の給湯用ボイラーの交換作業です。
お話を頂いたのは2日前、ボイラーから漏水が・・・今週中にでも早く交換したい! との事で早速下見に行きました。 内心今週中いけるかな~と心配でしたが、使用しているボイラーがAichi製。 早速次の日に納品。Aichiさん、まじすげぇっす。 ![]() 毎度お馴染み4tユニック車 ![]() ボイラー製作架台、配管材料も、なんとか間に合いました。 ![]() ![]() ![]() ![]() う~ん、達成感。うつくしい #
by kyowa-kogyo
| 2015-10-31 08:00
| 今日の現場
|
